蓝光保险丝选用指南

发布时间：2018-12-27 16:54:24 丨 浏览次数：

蓝光保险丝选用指南/BLUELIGHT FUSE SELECTION GUIDE

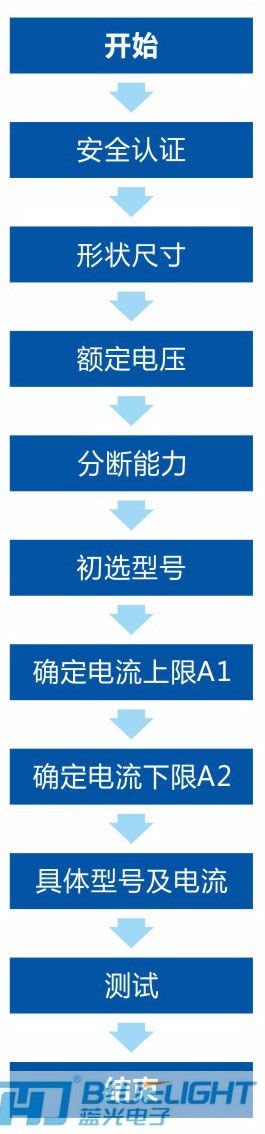

      为便于用户针对所需保护的组件，电路或设备选用合适的保险丝管，特制定本指南，保险丝管的选用可依以下流程：

考虑因素/FACTORS TAKEN INTO CONSIDERATION

※根据整机所需的安全认证决定保险丝管的安全认证，在此保险丝管可初步决定为IEC规格或UL规格。

※设计时电路中空间的限制。

※安装方式。

※额定电压应大于等于有效的电路电压。

※分断能力应大于电路中的最大故障电流。

※整机开关时电路中是否存在起动电流，起动电流在某些电路中是正常的，这种场合应使用延时型或中等延时型保险丝。

※电流的选择

  a）保险丝管必须切断的电流及持续时间（该条件由设计人员依具体电路的保护需求而定）,参考相应型号的I-T曲线，取满足要求的最大额定电流作为上限值A1.

  b）通过保险丝管的稳态电流（依具体电路而定）。

  c）IEC规格及UL规格保险丝管的额定电流的差别，详见下“稳态电流”。

  d）环境温度对保险丝承载能力的影响，详见下“环境温度”。

  e）脉冲（冲击电流，浪涌电流，起动电流及电流瞬变值）对保险丝寿命的影响，详见下“脉冲”。

  f）起动电流及持续时间与相应型号的I-T曲线比较。

      综合考虑以上因素后，选出最合适的型号及额定电流。

      当A1>A2时，则选额定电流为A2的相应型号保险丝。

      当A1≤A2时，则选额定电流为A1的相应型号保险丝。

稳态电流/STEADY STATE CURRENT

在实际应用中和实验室之间有不同条件如：

※有时使用保险丝盒。

※电路中的电线横截面积。

※保险丝管夹的接触电阻等。

考虑到以上因素，故在25℃条件下所选用的保险丝管应满足如下条件才可使得保险丝管持续可靠地工作：

IEC规格：保险丝管的额定电流In=稳态电流/0.9

UL规格：保险丝管的额定电流In=稳态电流/0.75

环境温度/THE ENVIRONMENT TEMPERATURE

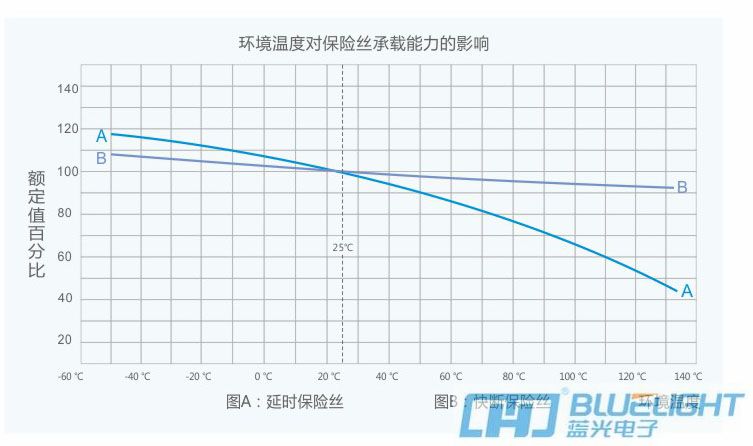

保险丝管的电流承载能力测试是在环境温度25℃条件下进行的，而保险丝管的电流承载能力是受环境温度影响的。环境温度越高，保险丝的温度越短，承载能力越低，所以选用保险丝时应考虑保险丝周边环境温度，环境温度对各类保险丝承载能力的影响如下图所示：

脉冲/PULSE

脉冲产生热循环，从而产生机械疲劳影响保险丝寿命。设计时应使脉冲I²T远远小于保险丝标称熔化热能I²T。保险丝寿命（可承受脉冲循环次数）与U（U=脉冲I²T值与保险丝I²T值之比率）的关系参照下表。

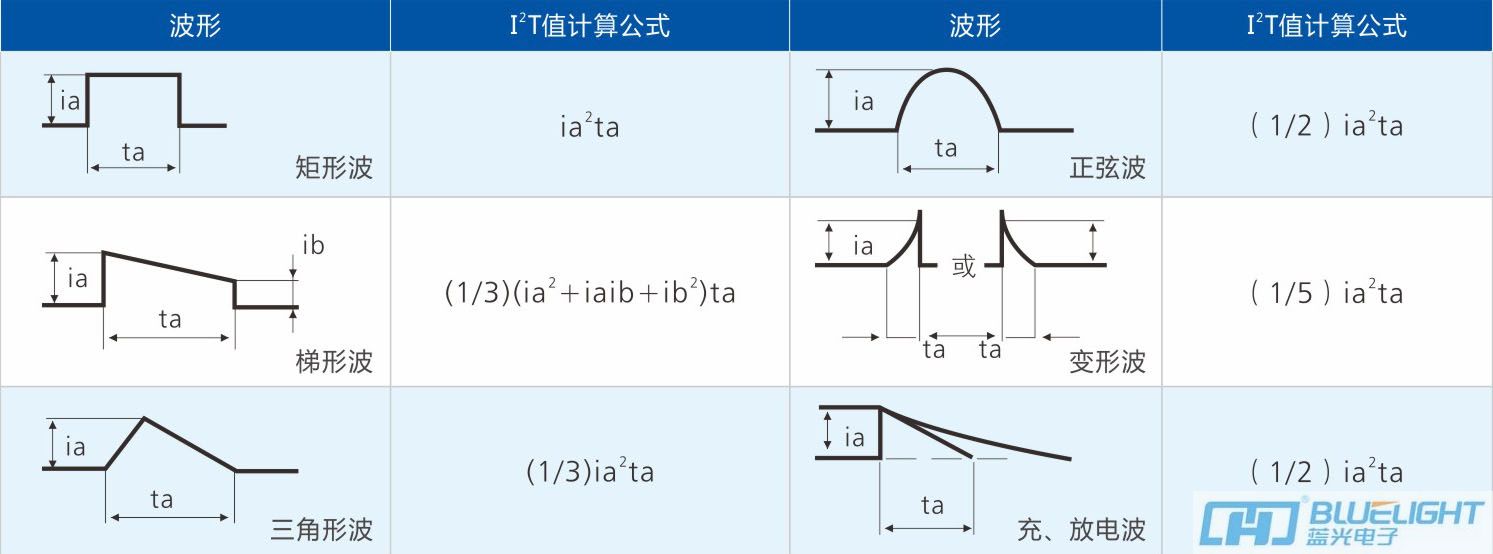

本目录提供的各规格的保险丝熔化热能I²T可供参考，下表提供各种典型脉冲波形的I²T值近似计算公式：

测试/TEST

所选定的样品必须有实际的被保护电路中进行测试以验证所选择的保险丝。此验证应包括正常条件及故障条件下的测试，以确保所选择的保险丝在保护电路中能正常运行。
